Descripción producto

La CDO-E32B permite terminar en 96 fibras y forma parte de una serie compuesta de 2 modelos por elegir con capacidad para 48 y 96 fibras por terminar.



Aplicación

Punto de terminación de cables de fibra óptica y de cordones ópticos de interconexión con instalación en muros interiores en la Sala de Operaciones de Telecomunicaciones (SOTI/SOTU) en un proyecto RIT

Especialmente aplicable para terminar cables de distribución mediante fusión con pigtails de fibra de 900 µm en edificios hasta 40 departamentos o 20 oficinas (16 fibras de reserva)

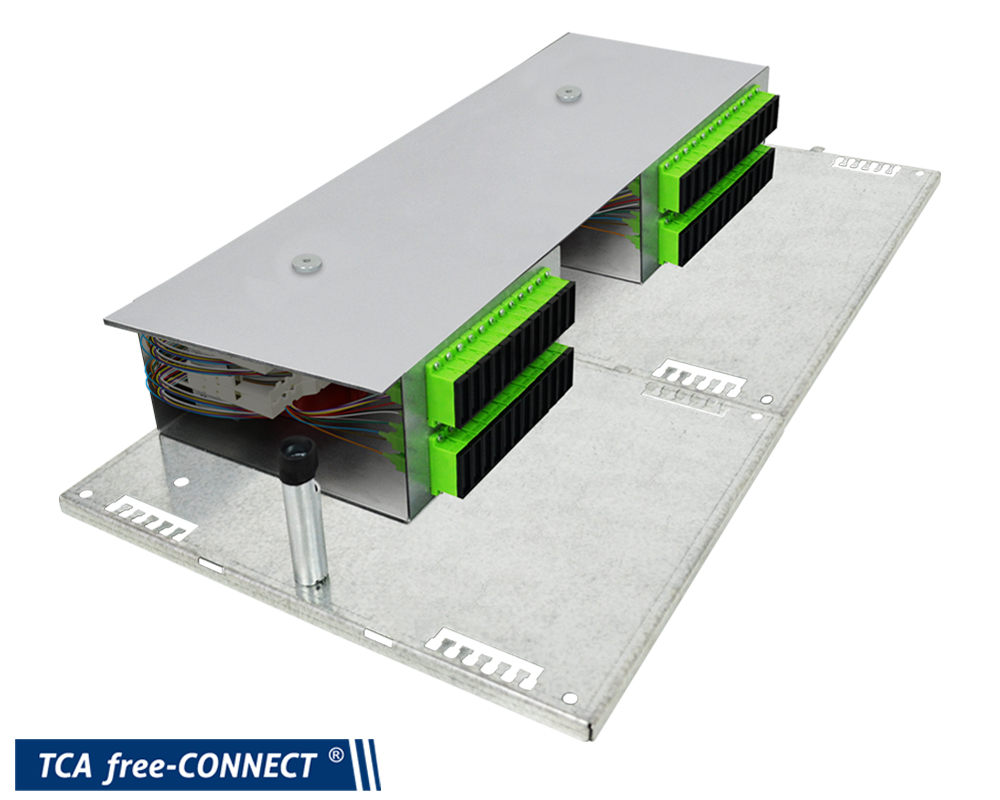

Componentes del Sistema

2 placas base metálica

Contiene suficientes orificios puestos en la parte inferior y superior para amarrar cables entrantes y cordones de interconexión salientes

2 soporte panel para equipar 48 adaptadores ópticos del tipo SC dúplex

Tapa protectora

• Cubre el espacio de los 2 soporte panel

Tapa metálica color gris claro RAL 7035

• Cubre 2 placas base
• Contiene 2 elementos protectores de polvo puestos en la parte inferior y 2 en la parte superior
• Chapa y llave de cierre tipo monedero

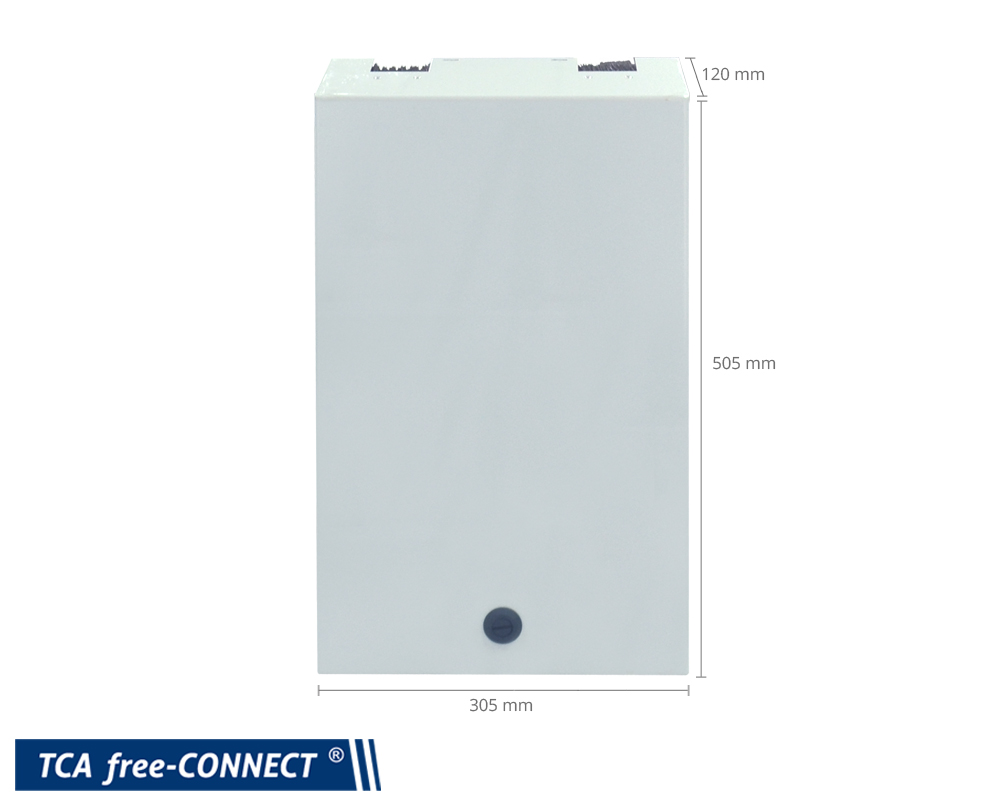

• Dimensiones: 505 x 305 x 120 mm (alto x ancho x prof.)

El suministro incluye la solución TCA free CONNECT – todo incluido – listo para fusionar con:

• 48 adaptadores ópticos SC/APC dúplex verde
• 96 pigtails de fibra con 12 colores SC/APC 9/125/900 G.657.A2 1,5 mts
• 8 cassette porta-empalme universal para 12 fibras
• 8 ordenador-guía para 12 fibras de 900 µm
• 16 soporte para 6 manguitos termocontraíble
• 4 elemento para enrrollar el sobrelargo de los pigtails
• 4 tarugos/tornillos M6

Pedir por separado:

• Manguitos termocontraíbles

  Una vez registrada su solicitud de cotización un representante de ventas lo contactará para definir detalles del producto.
