PPO 19" 3U 72 FO bandeja abierta con guía para cordones de interconexión versión fusión
TCA-item:   12132716F28596

Cantidad

Descripción producto

Los cables de fibra óptica entrantes se amarran en una pieza amarra cables con ingreso en ángulo de 45° y para el espacio libre se suministrarán tapitas ciegas.

Para las fibras de 900 µm del cable entrante se suministrarán guías anillos plásticas y para el sobrelargo de fibras de 900 µm de los pigtails se suministrarán para cada 12 fibras un elemento para enrollar el sobrelargo.

El correspondiente panel frontal permite equipar hasta 72 fibras con 36 adaptadores ópticos SC dúplex





Aplicación

Punto de terminación de cables fibra óptica y de interconexión con cordones ópticos en bastidores/gabinetes de 19” y su instalación en la SOTI/SOTU de edificios en altura.





Característica destacada

La principal ventaja consiste en el reducido espacio que se requiere para la instalación de esta PPO en comparación con la instalación de caja de distribución CDO-E34, especialmente en casos de disponer un espacio limitado.

Cuadro comparativo:

2 CDO-E32 permite terminar 192 fibras y se requiere un espacio de 1000 x 600 mm

6 PPO 96 permite terminar 552 fibras y se requiere un espacio de 930 x 600 mm



Material

• Bandeja: Plancha de aluminio de 1,5 mm e, color

  - Dimensiones: 132 x 440 x 260 mm (alt. x ancho x prof.)

• Panel 19”: Plancha de acero laminado en frío de 1,5 mm e.

  - Color gris claro RAL 7035

  - Color negro RAL 9005 por consultar





El suministro se entiende:

• Equipado con 6 cassette porta-empalme universal para 12 fibras con 1 tapa y 1 bisagra, 12 soportes para manguitos termocontraibles, 3 ordenador guía para 12 fibras 900 µm y 3 elementos para enrollar sobrelargo de fibras de pigtails





El suministro incluye:

• 4 juegos de tornillo con anillo plástico, tuerca y resorte para la fijación en rack de 19”



Elegir según requerimiento:

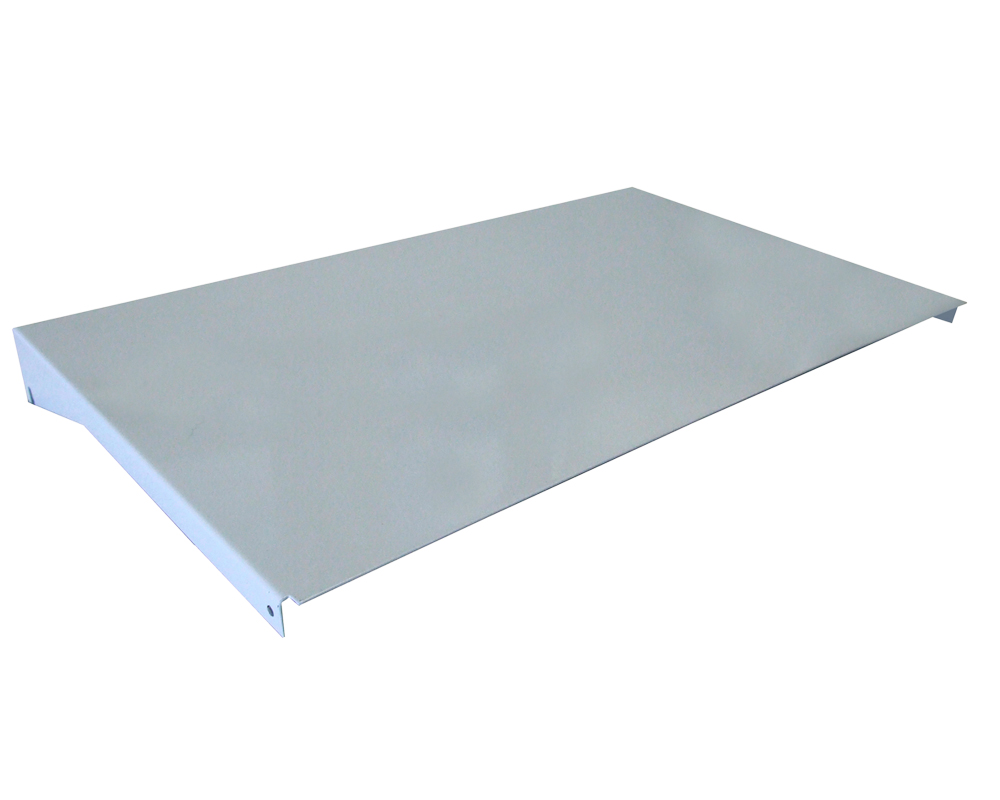

• Tapa superior

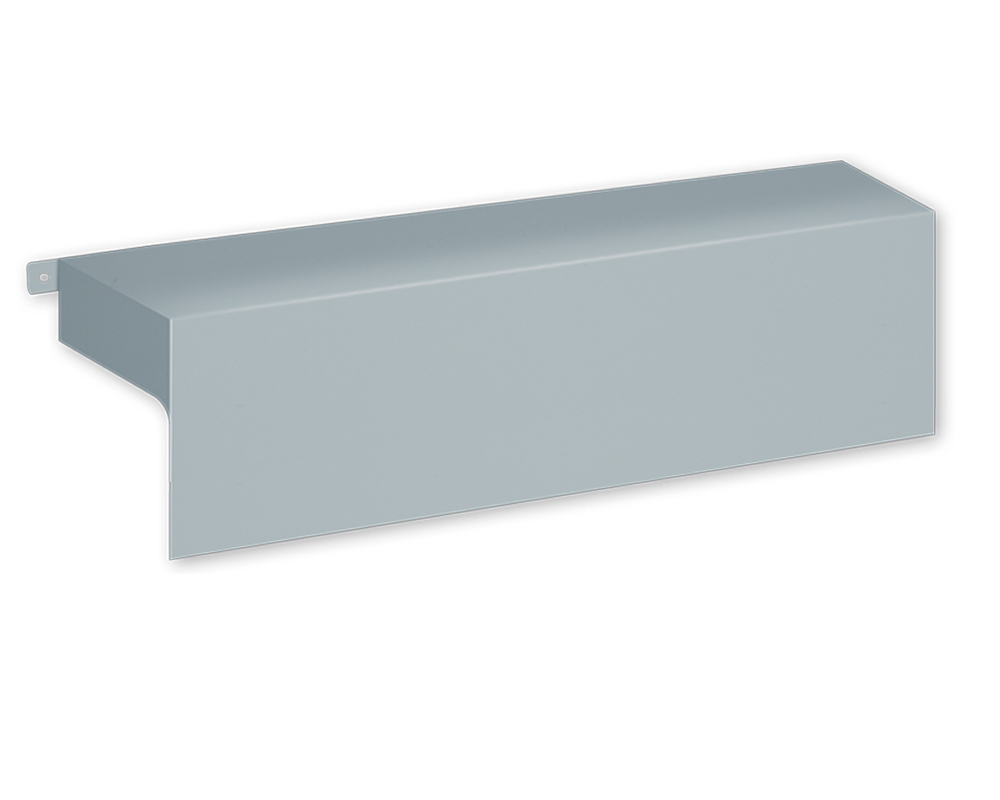

• Tapa protectora frontal 3U

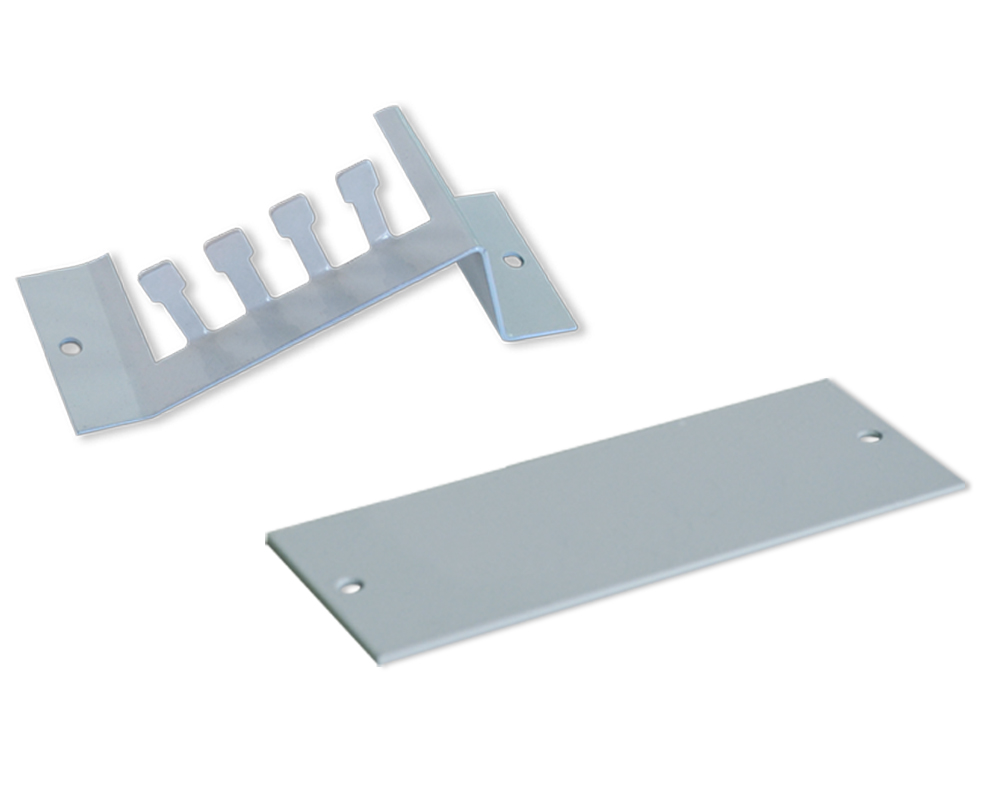

• Pieza amarra cable recta o 45° 1U

• Pieza fijación prensa estopa recta o 45° 1U

• Tapa ciega metálica 1U





Equipamiento complementario

• Adaptadores ópticos y pigtails de fibra 900 µm

• Protector de empalme de fusión manguito termocontraible





  Una vez registrada su solicitud de cotización un representante de ventas lo contactará para definir detalles del producto.







Recursos
Descripción Técnica para RIT PDF 211689 KB
