Descripción producto

El DPO se destaca por ser un sistema modular que permite terminar hasta 144 fibras mediante fusión de pigtails de fibra de 900 µm, alojados en 12 módulos ópticos versión fusión, con solo 4U = 17,78 cm de altura, y manipular hasta 144 cordones ópticos para realizar interconexiones con equipos activos.

Opcionalmente existe la posibilidad de suministrar módulos ópticos versión conexión, para terminar cables interiores pre-conectorizados.

En este caso se fusionarán las fibras del cable exterior con las fibras de los cables interiores en forma separada al DOC.



Aplicación

Especialmente aplicable para la construcción de un DISTRIBUIDOR PRINCIPAL ÓPTICO en NODOS DE ACCESO

Componentes del sistema

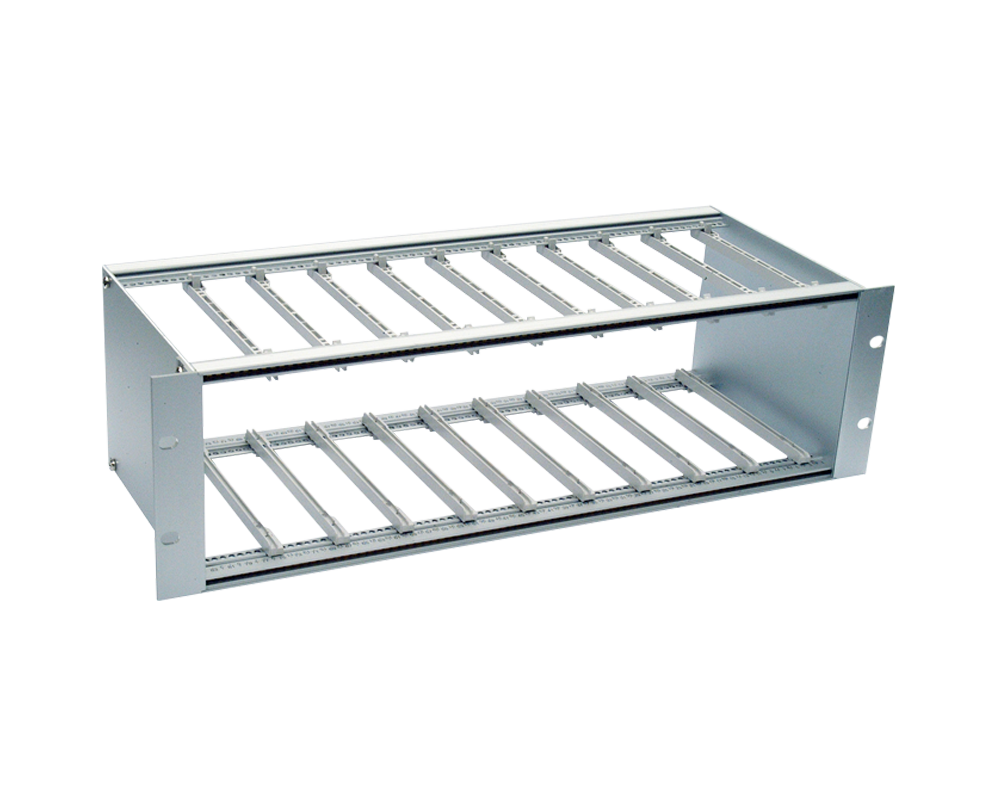

• Sub-bastidor porta-módulo 19” 3U/84UD de aluminio
  • El sub-bastidor permite insertar los siguientes tipos de módulos ópticos:
    • Tipo A: Panel 3U/8UD, capacidad hasta 10 módulos = 120 fibras
    • Tipo B: Panel 3U/7UD, capacidad hasta 12 módulos = 144 fibras

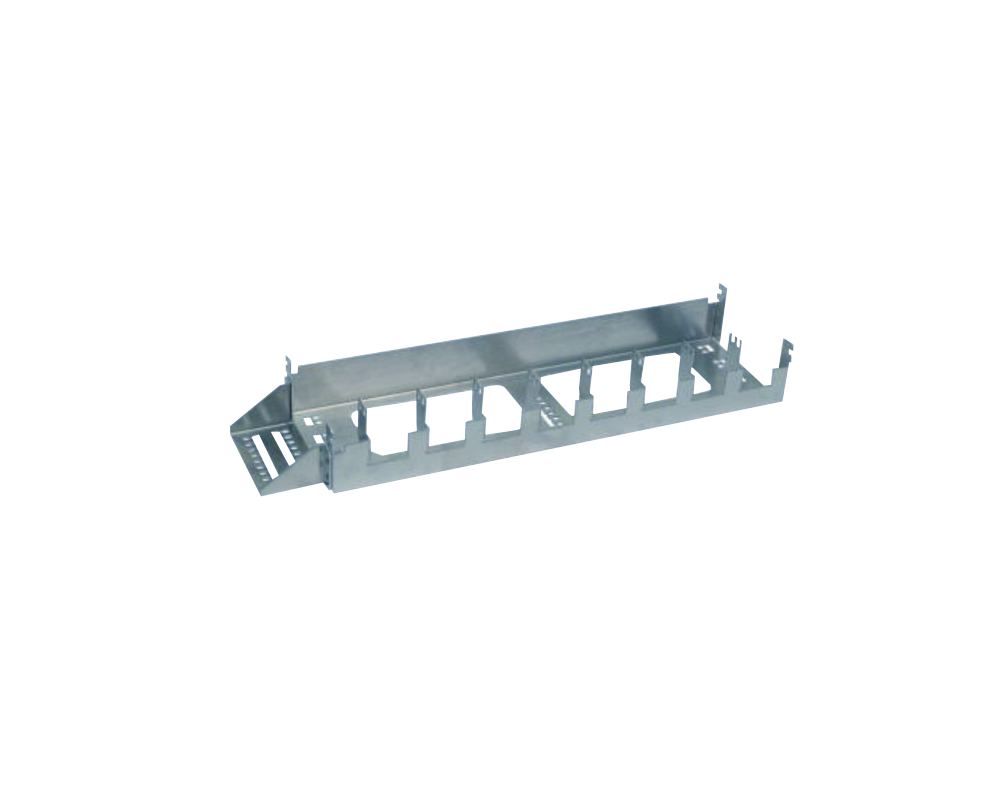

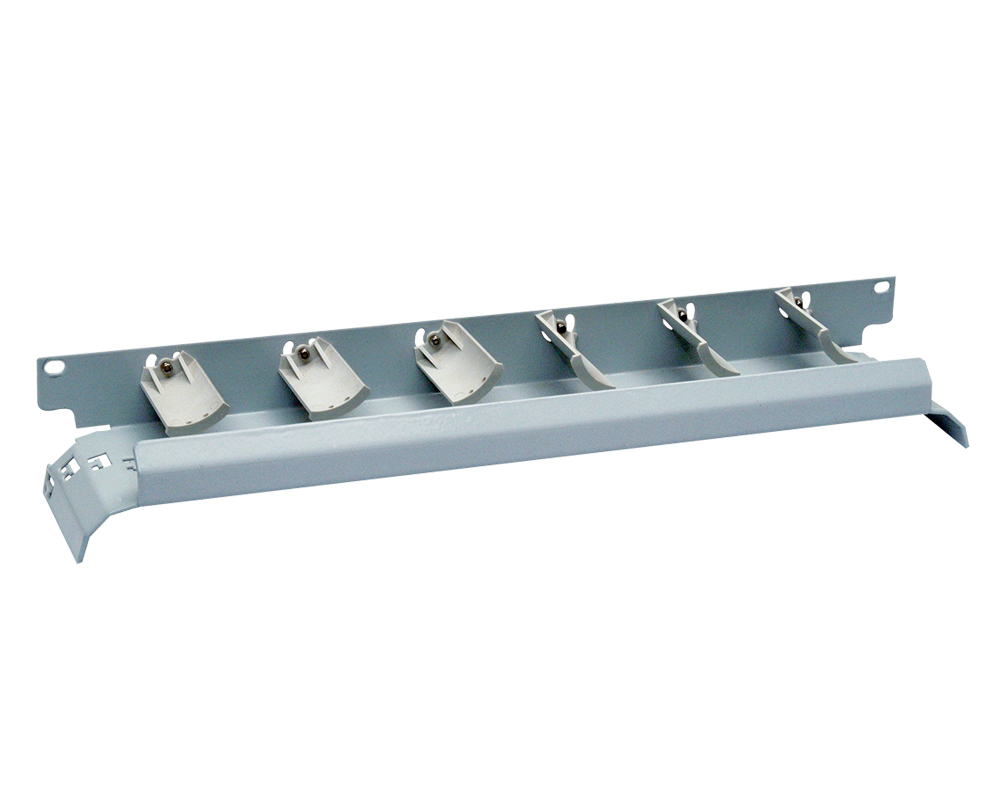

• Canal guía-cordones 19” 1U metálico
  • Direccionamiento de los cordones ópticos regulable mediante 6 guías plásticas hacia la izquierda y/o hacia la derecha
  • Color gris claro RAL 7035

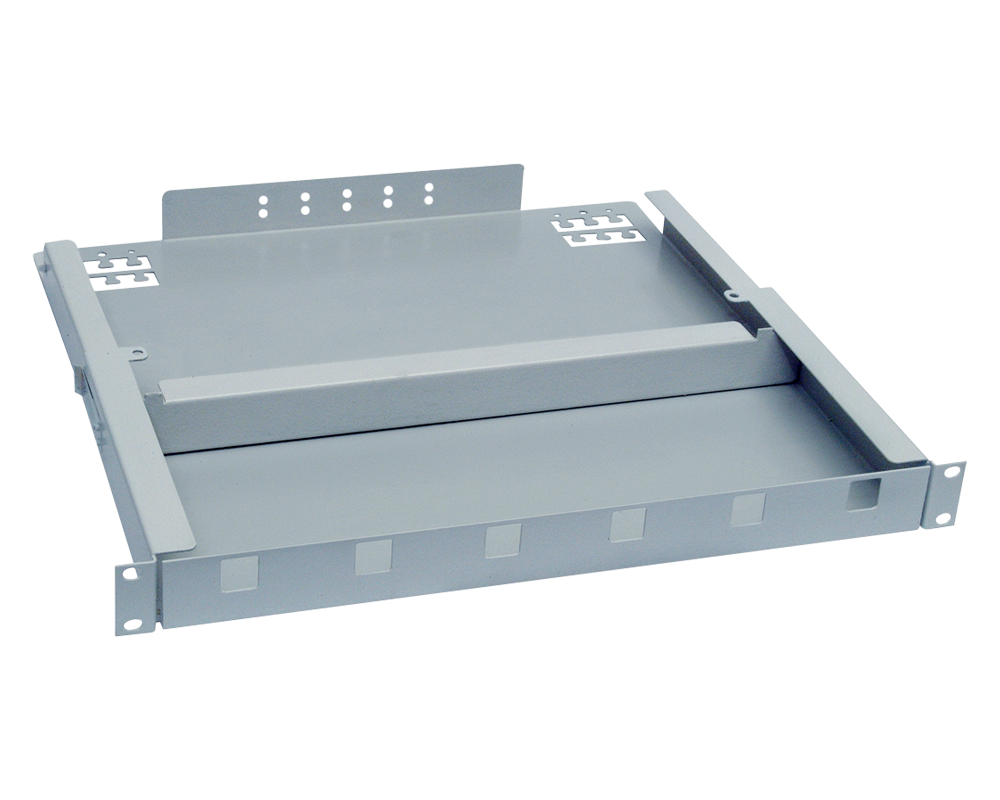

• Bandeja corredera 19” 1U metálica
  • Para alojar mini-tubos/multifibras de los cables entrantes
  • El acceso a la bandeja es por atrás

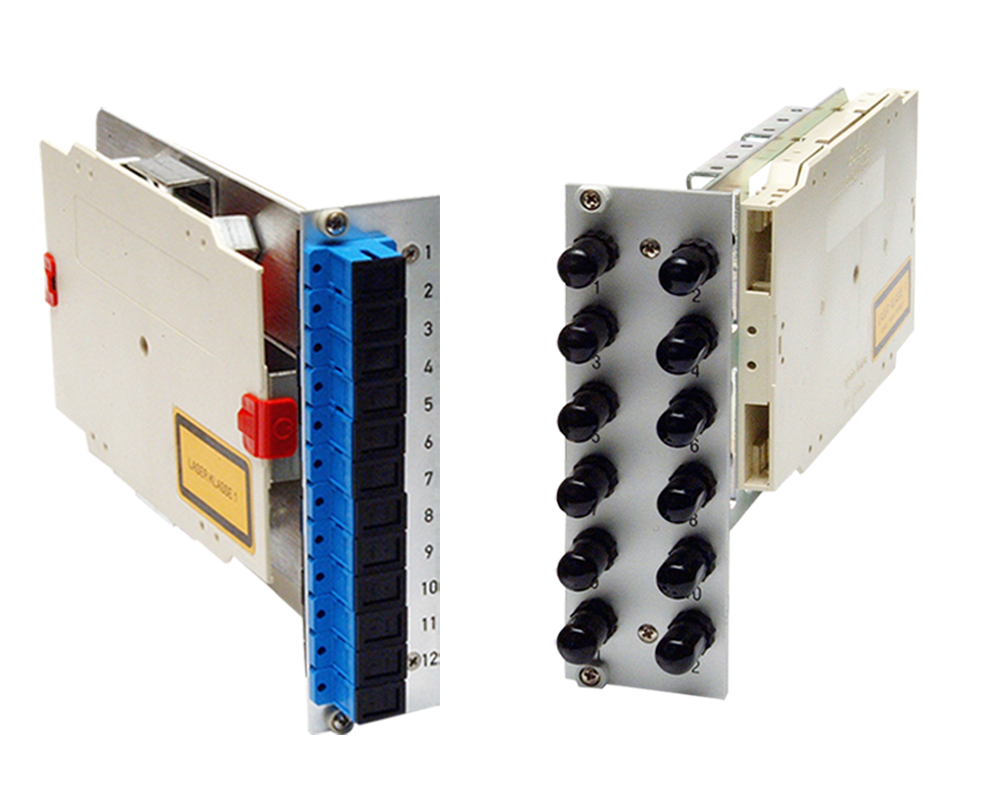

• Módulos ópticos 19” 3U aluminio

Suministro opcional

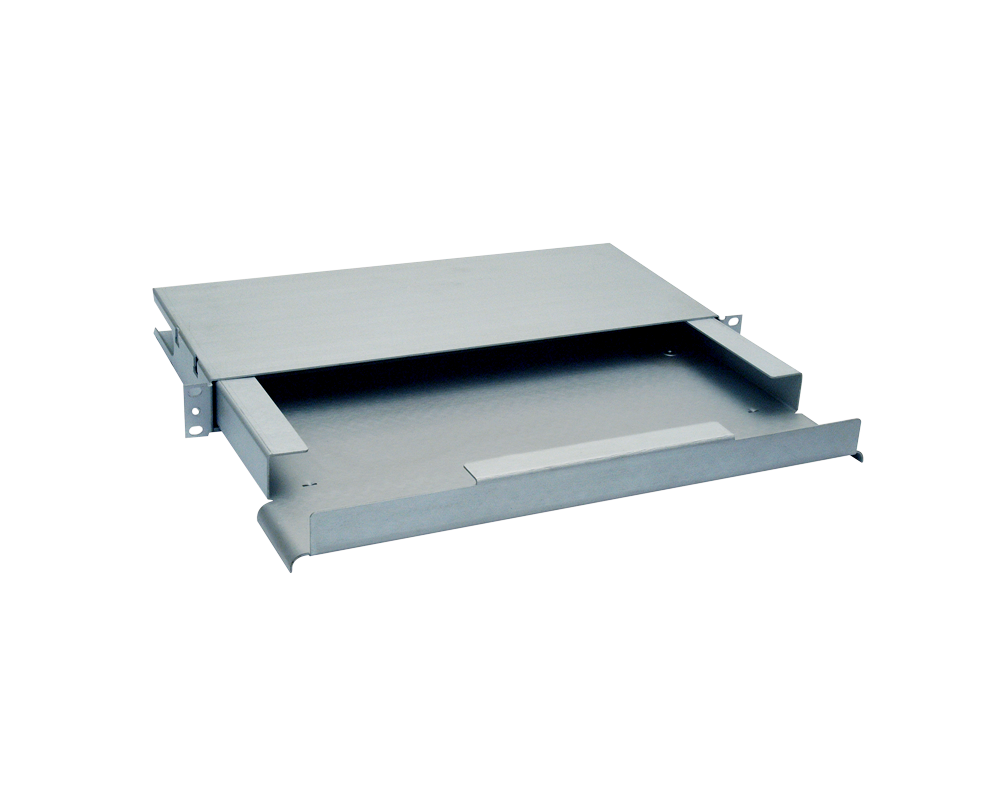

• Bandeja corredera 19” 1U metálica
  • Para alojar el sobrelargo de cordones ópticos de interconexión

  Una vez registrada su solicitud de cotización un representante de ventas lo contactará para definir detalles del producto.
